Как выбрать шайбы для стопорения крепежа

Использование метизов в качестве крепежа требует от установщиков опыта и профессионализма. Их кажущаяся конструкционная простота тем не менее определяет функциональные особенности и назначение.

Даже обыкновенная шайба может сыграть свою роль в формировании надежного и прочного соединительного узла. Особенно важны они в самораскручивающихся узлах.

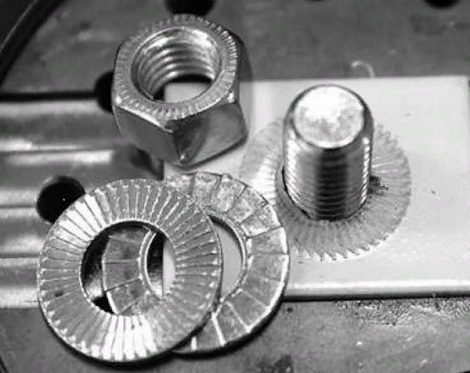

Конструкция стопорящих шайб

Главная задача этих изделий – препятствовать раскручиванию гайки, используемой вместе с винтом (болтом). Среди них выделяются: тарельчатая шайба ГОСТ 3057-90, сферическая ГОСТ 13438-68, шайба-гровер ГОСТ 6402.

Кострукция ГОСТ 3058-90 имеет форму тарелки. У нее центр с отверстием вогнут, а края отходят выпукло вбок. В стандарте этот метиз называется пружиной. Эта шайба изготавливается в 4 исполнениях: с наклонными кромками по внутренней и внешней окружности (метизы отличаются толщиной) и с параллельными кромками по внутренней и внешней окружности (также отличаются толщиной).

Сферическая шайба ГОСТ 13438-68 – это часть сферы с отверстием по центру. В отличие от тарельчатой, ГОСТ 3058-90, она имеет иные размеры и одно исполнение.

Совсем иную конструкцию имеет шайба-гровер. Это кольцо, которое разрезано с одного края.

Металл изготовления

Все указанные выше шайбы применяются в ответственных соединениях – являются деталями станков и механизмов. В процессе работы механизмы испытывают нагрузки, что приводит к нагреванию элементов и метизов, их соединяющих. «Слабый» металл может деформироваться, что приведет к разрушению крепежного узла и механизмов.

Так, эти шайбы должны изготавливаться из стали, например, марки 45. Она имеет высокую прочность и хорошие технико-эксплуатационные характеристики.

Применение стопорящих шайб

Любая шайба устанавливается между гайкой и соединяемым элементом. Шайба тарельчатая или сферическая имеет упор в поверхность элемента. Механические силы действуют в направлении, противоположном тому, куда действуют силы откручивания.

Шайба-гровер действует иначе – при установке она сжимается как пружина, а после – разжимается, занимая свое место. Здесь уже действуют силы упругости. Они противодействуют силам раскручивания и надежно удерживают шайбу.

Стопорящие изготавливаются производителем строго в соответствии с ГОСТ. Готовые изделия можно покрывать дополнительными элементами для улучшения технико-экономических характеристик.
