Виды термостатов для холодильников: устройство, характеристики и нюансы выбора

Статистика сервисных центров показывает интересную картину: около 40% обращений, связанных с нарушением температурного режима в холодильниках, вызваны неисправностью одной небольшой, но критически важной детали.

Владелец техники видит потекшие продукты или, наоборот, превратившиеся в ледяной камень овощи, и мысленно готовится к замене дорогостоящего компрессора. Однако часто виновником оказывается терморегулятор — прибор размером со спичечный коробок, управляющий циклами работы мотора.

Понимание устройства этого узла сэкономит не только деньги на диагностике, но и время. Замена термостата — процедура, доступная человеку с базовыми техническими навыками и набором отверток, если знать, что именно менять. Ошибка в подборе модели приведет к тому, что техника начнет работать некорректно: испаритель покроется снежной шубой за пару дней, или мотор сгорит от перегрева. Если же самостоятельное вмешательство кажется слишком рискованным или у вас нет времени разбираться в схемах, квалифицированный ремонт холодильников на дому в Москве решит проблему быстро и с гарантией.

Анатомия холода: что такое термостат и какова его роль

Термостат (он же терморегулятор) — это командный центр холодильника. Его единственная задача — поддерживать заданную пользователем температуру в камере, замыкая и размыкая электрическую цепь питания компрессора. Для вас это означает свежесть продуктов и отсутствие огромных счетов за электричество из-за круглосуточной работы мотора.

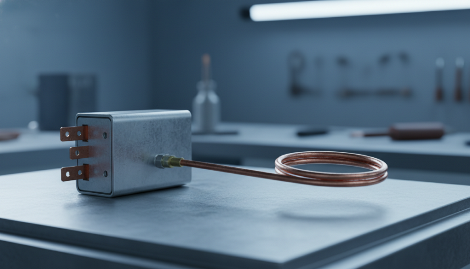

Технически классический прибор представляет собой реле, управляемое давлением газа. Основной рабочий орган механического термостата — сильфонная трубка (капилляр). Многие новички ошибочно принимают её за толстую проволоку. На самом деле это полая медная трубка, заполненная хладагентом (фреоном).

Физика процесса на пальцах:

• Конец капиллярной трубки жестко крепится к самой холодной части испарителя.
• При снижении температуры давление газа внутри трубки падает.
• Сильфон (гофрированная емкость-гармошка внутри корпуса реле) сжимается под действием пружины и размыкает контакты — компрессор останавливается.
• Когда температура растет, фреон в трубке расширяется, давление увеличивается, сильфон раздувается и снова с щелчком замыкает силовую цепь.

Совет эксперта:
«Обращаться с капиллярной трубкой нужно как с хрусталем, несмотря на то что она металлическая. Малейший резкий перегиб или микротрещина приведет к утечке газа из сильфона. После этого термостат мгновенно превращается в бесполезный кусок пластика. Восстановлению он не подлежит — закачать газ обратно в «домашних» условиях невозможно».

Классификация: Битва Механики и Электроники

Эволюция бытовой техники разделила системы управления на два больших лагеря. Понимание типа установленного оборудования — первый шаг к успешному ремонту. Нельзя просто пойти в магазин и купить «какой-нибудь» датчик.

1. Механические терморегуляторы (Сильфонные)

Это неустаревающая классика, установленная в 90% холодильников старого и среднего возраста (легендарные «Атлант», «Stinol», старые «Indesit» и «Bosch»). Они просты, надежны как автомат Калашникова и не боятся скачков напряжения в сети. Их легко узнать по характерному механическому щелчку при повороте колесика регулировки температуры внутри камеры.

Преимущества:

• Низкая стоимость запчасти (обычно в пределах 500-1000 рублей).
• Легкая диагностика (достаточно замкнуть контакты напрямую).
• Высокая ремонтопригодность своими руками без паяльника.

Недостатки:

• Меньшая точность поддержания температуры (погрешность 1–2 градуса).
• Механический износ контактной группы со временем (подгорание).

2. Электронные терморегуляторы (Сенсорные)

В современных моделях с дисплеями на двери и системой Full No Frost механику заменили терморезисторы (NTC-датчики). Это уже не реле, а полупроводниковый элемент в пластиковой капсуле. Он передает данные на электронный модуль управления («мозги»), а уже плата через симистор или реле включает мотор.

Здесь нет газа, мембран и пружин. Датчик меняет свое электрическое сопротивление в зависимости от температуры окружающей среды. Главная сложность — диагностика. Для проверки потребуется таблица сопротивлений конкретной модели датчика (например, 10 кОм при +25°C) и качественный мультиметр.

Совет эксперта:
«В электронных холодильниках часто «лжет» не сам датчик, а модуль управления или проводка в запененной части шкафа. Прежде чем резать провода датчика, проверьте их сопротивление прямо на разъеме главной платы».

«Большая тройка»: детальный разбор популярных моделей механических термостатов

Для владельцев механических холодильников существует три основных типа термостатов. Внешне для неопытного глаза они похожи как близнецы: коробочка, трубка, клеммы. Но установка неправильного типа приведет к поломке. Разница кроется в температурных диапазонах срабатывания (уставках).

1. Термостаты для однокамерных холодильников (Тип К-50)

Эти устройства предназначены для техники, где морозилка находится внутри общей камеры за маленькой дверцей (советские «ЗИЛ», однокамерные «Саратов», «Nord»). Термочувствительный элемент (конец трубки) крепится непосредственно к испарителю морозилки.

• Маркировка: Ranco К-50, ТАМ-112 (отечественный аналог), Danfoss 077B.
• Принцип: Отключает компрессор при достижении глубокого минуса на испарителе (около -14°C…-20°C). Включает при небольшом повышении температуры (около -5°C).

Если по ошибке поставить К-50 в обычный двухкамерный холодильник на плачущий испаритель, компрессор никогда не выключится, так как не сможет набрать нужный «минус» в плюсовой камере.

2. Термостаты для двухкамерных холодильников (Тип К-59)

Самый распространенный тип для моделей с «плачущим» испарителем (задняя стенка холодильной камеры внутри то покрывается инеем, то оттаивает каплями). Это «Атланты», «Индезиты», «Аристоны».

• Маркировка: Ranco К-59, ТАМ-133, Danfoss 077B6.
• Особенность: Имеет положительную температуру включения (+3,5°C…+5°C). Это критически важный параметр. Компрессор не запустится, пока испаритель полностью не оттает и капли воды не стекут в дренаж. Это и есть автоматическая оттайка.

Установка сюда модели от морозильника приведет к нарастанию огромной снежной шубы, так как цикл оттайки будет пропущен, и компрессор будет молотить без остановки.

3. Термостаты для морозильных камер (Тип К-57)

Используются в отдельных морозильниках-ларях или в двухкомпрессорных холодильниках для независимого управления морозильным отделением.

• Маркировка: Ranco К-57, ТАМ-145, ТАМ-125.
• Режим работы: Рассчитаны на работу исключительно в зоне низких температур. Отключение происходит при -20°C…-25°C. У них отсутствует механизм принудительной оттайки.

Сводная таблица маркировок и аналогов

Симптоматика: как понять, что термостат «умер»

Неисправность терморегулятора проявляется в двух крайностях. Внимательное наблюдение за поведением техники поможет поставить диагноз с точностью до 90% еще до разборки корпуса.

Сценарий №1: Компрессор молчит, свет горит

Холодильник выглядит живым (лампочка внутри светится), но мотор не запускается часами. Продукты тают. При повороте ручки терморегулятора от минимума к максимуму не слышно привычного щелчка. Это классический признак утечки фреона из сильфонной трубки самого термостата. Давление упало, мембрана разомкнула контакты навсегда, полагая, что в камере достаточно холодно («вечная зима» для датчика).

Экспресс-тест: Добраться до контактов термостата и соединить две сигнальные клеммы (обычно под номерами 3 и 4 или 4 и 6) перемычкой. Если мотор весело заурчит — смело идите в магазин за новой деталью.

Сценарий №2: Компрессор работает на износ

Продукты в холодильной камере превращаются в лед, суп замерзает в кастрюле, а задняя стенка покрыта толстым слоем снега. Мотор гудит без пауз на отдых. Это признак «залипания» контактной группы (приварились друг к другу) или нарушения калибровки пружины. Прибор «думает», что в камере тепло, и продолжает морозить.

Совет эксперта:
«Если холодильник не отключается, не спешите сразу винить термостат. В 30% случаев проблема кроется в утечке хладагента из системы охлаждения или частичном засоре капилляра. Термостат просто не получает нужной температуры для срабатывания. Проверьте конденсаторную решетку сзади: если она холодная или едва теплая при работающем моторе, замена реле не поможет — нужен ремонт контура».

Сценарий №3: Ложные срабатывания (Частичный дефект)

Мотор включается на 1-2 минуты и выключается, или работает с очень длинными паузами, когда все уже растаяло. Это говорит о потере чувствительности сильфона или сильном нагаре на контактах, который создает паразитное сопротивление.

Стратегия подбора: как не ошибиться с аналогом

Идеальный вариант ремонта — покупка детали с точно такой же маркировкой. Снимаете старую, читаете надпись (например, K59-L1275), покупаете такую же. Но модели снимаются с производства, а рынок заполняют универсальные аналоги. При подборе следует учитывать три критических параметра.

1. Температурный режим

Это фундамент. Нельзя ставить К-59 вместо К-50 и наоборот. У них принципиально разная логика работы. Продавец на рынке может уверять, что «все берут и работает», но результатом станет либо теплая камера, либо глыба льда. Требуйте деталь, соответствующую типу вашего холодильника.

2. Длина капиллярной трубки

Это тот случай, когда размер имеет значение. Длина трубки варьируется от 0,8 до 2,5 метров (иногда и больше).

• Если трубка короче: Она просто не дотянется до штатного места крепления на испарителе. Устанавливать датчик в воздухе бесполезно — он будет работать некорректно. Нарастить трубку нельзя.
• Если трубка длиннее: Это допустимо и даже хорошо. Лишнюю часть аккуратно сворачивают в кольцо (диаметром 5-7 см) и прячут под пластиковым корпусом термостата. Главное — не переломить её.

3. Количество контактов и схема подключения

Стандартные бытовые термостаты имеют 2, 3 или 4 контакта (клеммы типа «папа»).

• 2 контакта: Простая схема, только разрыв фазы на компрессор.
• 3 контакта: Управление компрессором + отдельная клемма на лампочку освещения или заземление корпуса.
• 4 контакта (и более): Используются для дополнительных функций, например, сигнальной лампы «Внимание» (красный светодиод) или режима суперзаморозки.

При замене на аналог важно смотреть не на расположение клемм (оно может отличаться), а на цифровую маркировку на корпусе. Обычно контакты пронумерованы (3, 4, 6), и схема подключения на качественных аналогах (Ranco vs ТАМ) совпадает.

Нюансы монтажа: тонкости, влияющие на долговечность

Замена детали кажется элементарной: открутил два винта, переткнул провода. Но дьявол кроется в мелочах. Вот пошаговый алгоритм, который используют профессионалы.

Шаг 1. Демонтаж.
Аккуратно снимите пластиковую ручку регулировки (иногда под ней скрыта гайка). Снимите корпус. Запомните, а лучше сфотографируйте подключение проводов. Цвета проводов могут ничего не значить, важен номер клеммы.

Шаг 2. Извлечение сильфона.
Внимательно проследите путь трубки. Если она уходит внутрь стенки холодильника (запененная часть), отметьте маркером на старой трубке место, где она выходит из корпуса шкафа. Это нужно, чтобы новую трубку вставить ровно на ту же глубину.

Шаг 3. Подготовка новой детали.
Размотайте новую капиллярную трубку. Не делайте резких движений, не допускайте появления «барашков» и заломов. Если трубка переломится — деталь в мусорку. Если новая трубка длиннее, сверните излишек в спираль возле корпуса самого термостата, а не у испарителя.

Шаг 4. Крепление к испарителю.
Это самый важный момент. Конец трубки должен быть плотно прижат к поверхности испарителя специальной прижимной пластиной на винтах. Если контакт будет слабым (трубка болтается), термостат будет получать данные о температуре воздуха, а не испарителя. Результат: компрессор будет работать дольше положенного, намораживая лед.

Часто задаваемые вопросы (Q&A)

Вопрос: Можно ли отремонтировать термостат, если из него вышел газ?
Ответ эксперта: Нет, это герметичная заводская система, паянная серебром. Закачать газ обратно или запаять микротрещину в капилляре без заводского оборудования невозможно. Деталь является одноразовой и подлежит только полной замене. Попытки ремонта — пустая трата времени.

Вопрос: В чем разница между оригинальным Ranco и китайским аналогом за 300 рублей?
Ответ эксперта: Разница в ресурсе и точности (дифференциале). Итальянские Ranco или датские Danfoss служат 10-15 лет. Дешевые безымянные аналоги часто имеют огромный разброс параметров срабатывания и слабую контактную группу, которая может обгореть через 1-2 года. Для себя лучше брать оригинал или качественный российский ТАМ (завод Орел).

Вопрос: Почему новый термостат не отключает холодильник?
Ответ эксперта: Частая причина — неправильная установка. Если конец сильфонной трубки неплотно прижат к испарителю, он не «чувствует» холода. Вторая причина — вы купили термостат с другим температурным режимом (например, для морозилки вместо холодильной камеры). Третья — проблема вовсе не в термостате, а в нехватке фреона в системе.

Вопрос: Как узнать модель термостата, не разбирая холодильник?
Ответ эксперта: Практически никак. В инструкции по эксплуатации такая информация указывается крайне редко. Производители могут менять поставщиков комплектующих в рамках одной модели холодильника. Единственный надежный способ — снять пластиковый кожух, извлечь деталь и посмотреть маркировку на металлическом корпусе.

Заключение

Терморегулятор — маленькая деталь с большой ответственностью. Понимание разницы между моделями К-50, К-59 и К-57 позволяет избежать фатальных ошибок при ремонте и продлить жизнь вашей технике. Главное правило мастера — внимательность к маркировке и предельная аккуратность при работе с капиллярной трубкой.

Правильная диагностика сэкономит семейный бюджет, исключив ненужную замену исправного компрессора. Однако, если процесс подбора аналога или разборка корпуса вызывают затруднения, или вы боитесь повредить пластиковые защелки, надежнее доверить технику профессионалам. Сервисный центр Rservis24 специализируется на восстановлении холодильного оборудования любых брендов, гарантируя точный подбор оригинальных комплектующих.
