Разновидности и главные характеристики шпилек для фланцевых соединений

25.01.2020, 22:03

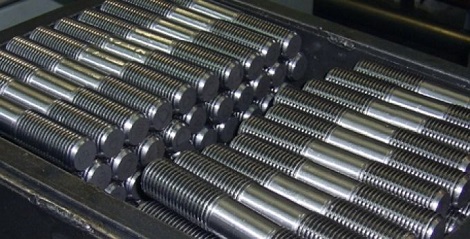

Шпилька для фланцевых соединений ГОСТ 9066-75 производится в форме стержня с резьбой на двух концах.

Изделие имеет четыре типа исполнения – А, Б, В, Г и Д, каждый из которых, кроме типов В и Г, также имеет два варианта исполнения. Все варианты исполнения различаются между собой размерными характеристиками, конструктивными элементами – в том числе наличием осевого отверстия для типов В, Г и Д.

Номинальный диаметр резьбы, согласно требованиям стандарта составляет от 10мм до 60мм, резьба формируется с крупным (1,5 мм до 5,5мм) и мелким (1,25мм до 4мм) шагом в соответствии с длиной и диаметром, имеет поле допуска 6g, степень шероховатости резьбовой и гладкой части 3,2, а для торцевой поверхности – 6,3 и 3,2 в зависимости от типа изделия. Длина изделия может достигать 750мм. Класс прочности шпилек находится в пределах от 5.8 до 12.9.

Шпилька ГОСТ 9066-75 используется для создания фланцевых соединений и эксплуатации в средах, температура которых колеблется от 0°С до 650°С. Шпилька типа А представляет собой изделие, характеризующееся равными диаметрами резьбовой и гладкой части, нашла свое применение в создании фланцевых соединений в трубопроводах, паровых котлах, паровых и газовых турбинах, запорной арматуре, приборах, резервуарах, метал которых в процессе эксплуатации нагревается до 300°С.

Шпилька типа Б с диаметром гладкой части менее диаметра резьбы нашла свое применение для создания разъемных фланцевых соединений в турбинах, трубопроводах, паровых котлах, паровых и газовых турбинах, арматуре, приборах, аппаратах и резервуарах, металл которых нагревается свыше 300°С.

Шпильки данных типов имеют два варианта исполнения:

  • с равными по длине установочными (ввинчиваемыми) и гаечными концами;
  • с различными по длине установочным (ввинчиваемым) и гаечным концами.

Шпильки типов В, Г и Д имеют конструктивное отличие – наличие внутреннего осевого отверстия. Тип Д производят в двух вариантах исполнения:

  • с равными по длине установочными (ввинчиваемыми) и гаечными концами;
  • с различными по длине установочным (ввинчиваемым) и гаечным концами.

При этом шпильки данного типа имеют диаметр гладкой части меньше диаметра резьбы.

Шпилька типа В имеет в своей конструкции цилиндрический выступ, в котором может быть выполнена расточка осевого отверстия, которая также может быть выполнена в шпильках, типа Г и Д.

В качестве сырья для производства шпилек ГОСТ 9066-75 используются конструкционные углеродистые, легированные, криогенные стали, жаропрочные релаксационные и коррозионностойкие стали, марки которых определяются согласно условиям эксплуатации изделий.

В соответствии с областью применения и условиями работы шпилек, их поверхность может быть покрыта защитным материалом, одним из методов – пассивированием, оцинкованием, оксидированием.

Аналогом отечественного стандарта является европейский документ DIN 2509.
