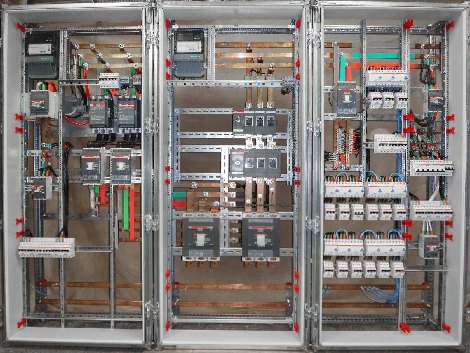

Как работает вводно-распределительное устройство (ВРУ)

25.01.2015, 18:47

Это устройство используется в электроэнергетической сети для подключения и распределения электрической энергии от внешнего источника, например, электросети, к потребителям внутри здания или сооружения.

Включает в себя различные компоненты, такие как выключатели, автоматические выключатели, предохранители, распределительные щитки и другие устройства. Они обеспечивают защиту и контроль над электрическими цепями, а также позволяют переключать электропитание между различными потребителями.

Обычно располагается в отдельной электрической комнате или распределительном шкафу и содержит набор автоматических выключателей или предохранителей, которые защищают от перегрузки и короткого замыкания. Кроме того, может быть оснащено устройствами для мониторинга и управления электрической нагрузкой, такими как реле времени, счетчики электроэнергии, контроллеры и другие.

Играет важную роль в обеспечении безопасности и надежности электроснабжения, а также упрощает управление электрическими сетями и обслуживание оборудования. Правильное проектирование, монтаж и обслуживание ВРУ являются важными аспектами для эффективного функционирования электрической системы в здании или сооружении.

Вводно-распределительное устройство (ВРУ) выполняет ряд функций для обеспечения электропитания в зданиях или сооружениях.

Вот основные принципы работы ВРУ:

  • Ввод питания: подключается к внешней сети электропитания через вводные кабели или провода. Это обычно происходит через основной выключатель или автоматический выключатель, который служит для отключения питания в случае необходимости.
  • Распределение электроэнергии: имеет различные распределительные устройства, такие как распределительные щитки или панели. Они содержат автоматические выключатели, предохранители и другие устройства защиты, а также разъемы или контакты для подключения потребителей электроэнергии.
  • Защита от перегрузки и короткого замыкания: обеспечивает защиту от перегрузки и короткого замыкания, чтобы предотвратить повреждение электрической системы и оборудования. Автоматические выключатели или предохранители реагируют на повышение тока или короткое замыкание, отключая соответствующую электрическую цепь.
  • Контроль и управление: Некоторые могут быть оснащены устройствами контроля и управления, такими как реле времени, таймеры или контроллеры. Они позволяют устанавливать параметры работы, мониторить электрические параметры и управлять электрическими цепями в соответствии с требованиями.
  • Разделение нагрузки: обычно позволяет разделить электрическую нагрузку на различные группы или цепи. Это позволяет более гибко управлять электропитанием в разных частях здания или сооружения и избегать перегрузки от одновременного использования большого количества потребителей.
  • Мониторинг и безопасность: Некоторые могут быть оснащены дополнительными устройствами мониторинга, такими как счетчики электроэнергии или системы предупреждения об аварийных ситуациях.
