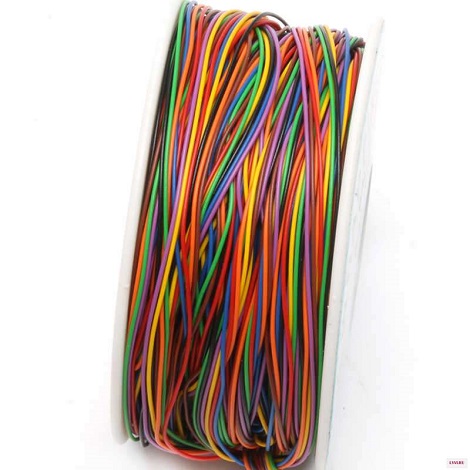

Что такое обмоточный провод и почему он так называется?

25.06.2020, 18:02

Из названия становится понятно, что обмоточный провод создан для того, чтобы оборачивать им различные элементы электрической сети.

Материал может быть оснащен различной изоляцией, токоведущей жилой из нескольких материалов.

Провод данного типа предназначен для того, чтобы оборачивать трансформаторы, электрические двигатели, электрореле. Основной характеристикой, от которой зависит дальнейшее применение материала, является диаметр токопроводящей жилы.

Стоит отметить, что, в отличие от других проводов и кабелей, в обмоточном сечение жилы не имеет никакого значения. Этот параметр никак не влияет на применение материала. Современные модели изготавливают не только из меди (как раньше), а и из различных сплавов.

Форма сечения

Обмоточный провод от Про100кабель может быть выполнен в круглой или прямоугольной форме сечения. Круглые проводники более прочные и из-за этого их используют значительно чаще прямоугольных вариантов. С помощью прямоугольных обычно производят обмотку трансформаторов.

Материал изоляции

Обмоточные провода также различают по материалу, из которого изготовлена изоляция. Существует несколько возможных вариаций:

  • эмалированная;
  • комбинированная;
  • волокнистая.

Волокно

Волокно состоит из лавсана, шелка, ткани, бумаги. Изоляция из волокна может достигать 0,4 мм на сторону. Такая изоляция является достаточно прочной в механическом плане. Стоит отметить, что волокно не способно хорошо противостоять влаге, химическим веществам и высоким температурам.

Эмаль

В состав эмали входят: полиэфиротерефталевая кислота, полиуретан, металивин, винифлекс. Благодаря эмали проводник способен сохранять устойчивость к хим. составам, влаге, высоким температурам.

Из-за того, что эмаль не является высокопрочной, подобными проводами оборачивают стационарные установки.

Комбинированная изоляция

Здесь изоляция многослойная. Внутренняя часть покрыта эмалью, снаружи проводник оснащен изоляцией из волокна.

Токоведущая жила

Жила, которая проводит ток, изготовлена из меди или алюминия. Также возможны модификации из различных сплавов. Алюминиевые провода имеют малый вес и низкую стоимость. Медные — более дорогостоящие, тяжелые и надежные.

В PRO100KABEL можно купить обмоточные провода из меди и сплавов от надежных производителей.

Расшифровка

Обозначения на кабеле свидетельствуют о материале жилы, изоляции, характеристиках провода.

  • П — провод (проволока из меди);
  • А — алюминий.

Если проводник изготовлен из сплавов, буквенная маркировка будет следующей:

  • К — константан;
  • М — манганин;
  • НХ — нихром;
  • М или Т — провод мягкий или твердый соответственно.

Характеристики изоляции

  • О — однослойная;
  • Л — лавсановая;
  • Ш — шелковая;
  • Б — хлопчатобумажная;
  • ЭМ — эмаль поливиниловая;
  • ЭЛ — основа масляная;
  • С — стекловолоконная;
  • ЭВ — эмаль поливинилацетатная;
  • ШК — капроновая;
  • Д — двойная.
